(schu) - Das Flugabwehrraketen-Waffensystem HAWK (HOMING ALL WAY KILLER) wurde Mitte der 50er Jahre für die U.S. Army entwickelt. Ab 1963 beschaffte die Bundeswehr für die Luftwaffe das Flugabwehr- Raketensystem HAWK. Es ist zur Abwehr schnellfliegender Luftfahrzeuge in Höhen bis 15 km ausgelegt. Im Laufe der bis heute andauernden Nutzungszeit gab es diverse Kampfwertsteigerungen. Die umfassendste fand zwischen 1981 und 1983 statt und führte zur Version "Improved Hawk".

Das System ist mobil ausgelegt und sollte in Krisenzeiten die ortsfesten Anlagen verlassen und Feldstellungen beziehen. Im Frieden liegen die Einheiten jedoch in ausgebauten Stellungen: Feuerleitung, Radar und Werfer in einem umzäunten Bereich vereint. Siehe dazu auch: Manfred Tegge: FlaRak-Gürtel in Niedersachsen.

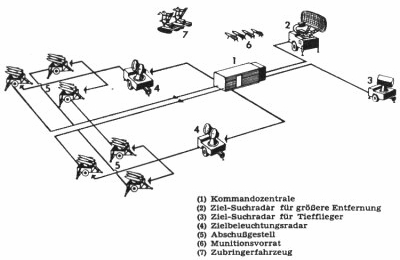

Schematische Darstellung einer HAWK-Batterie

Das System HAWK besteht im einzelnen aus

dem Bodenleitsystem mit
- der Führungsstelle (Nr. 1 im Schema oben) aus dem Feuerleit- und Gefechtsstand (Battery Control Central - BCC) sowie dem Lagezentrum mit Freund-Feind-Erkennung (Information Coordination Center - ICC)
- dem Feuerleitstand (PCP), der bei Teilung der Hawk-Staffel in zwei Halbstaffeln in der Halbstaffel AFU (Assault Fire Unit) die Funktionen von BCC und ICC übernimmt,
- dem Impuls-Erfassungsradar (Pulse Acquisition Radar - PAR) (2),
- dem Dauerstrich-Erfassungsradar zur Zielerfassung AN-TPQ 30-15 (Continuous Wave Acquisition Radar - CWAR) (3),
- zwei Zielverfolgungsradars zur Lenkung des Flugkörpers (Currend Wave Illuminator Radar - CWIR) oder auch HPIR (High Powered Illuminator Radar - HIPIR)
- dem Entfernungsmessradar (Range Only Radar - ROR)
- sowie Generatoren zur Stromversorgung.
den Abschussbereichen mit
- Dreifachstartgeräten M78 (LCHR - Launcher)
- Ladefahrzeugen zum Umladen der Flugkörper
- einachsige Palettenanhänger für die Lagerung und den Transport

Eine Batterie ist im Regelfall in zwei voneinander unabhängig operierenden Abschussgruppen zu je drei Startgeräten mit je drei Flugkörpern gegliedert. Dadurch können zwei Ziele gleichzeitig bekämpft werden.

Das HAWK-System soll noch bis 2012 im Einsatz stehen.
