FlaRakSys Patriot (Bw)

(schu) - Nach Ablösung des Flugabwehrraketensystems Nike-Hercules liegt die Hauptlast der deutschen Luftverteidigung gegenwärtig auf dem zwischen 1989 und 1994 eingeführten Waffensystem Patriot.

Patriot dient zur Abwehr der Luftbedrohung im mittleren und großen Höhenbereich. Das Patriot-System besitzt drei verschiedene Raketentypen. Typ A gegen Flugzeuge, Typ B gegen Abstandsstörer und Typ C (PAC2/3) gegen Marschflugkörper. Die Verbesserung der Fähigkeit zur Abwehr taktischer ballistischer Flugkörper wird derzeit durch Nachrüstmaßnahmen beim Bodengerät sowie durch Einführung eines neuen "Hit-to-kill"-Flugkörper PAC 3 eingeleitet. Die Zielerfassung und Zielbeleuchtung für den Flugkörper erfolgt mit einem Radargerät mit elektronischer Strahlschwenkung. Es können gleichzeitig mehrere Flugziele bekämpft werden.

Das FlaRak-System stellt eine amerikanische Entwicklung dar, wurde aber in verschiedenen Systemkomponenten an deutsche Bedingungen und Erfordernisse angepasst. So sind beispielsweise die Hauptkomponenten Werfer und Radar nicht auf Sattelaufliegern montiert und auch das sogenannte "Beistellgerät" stammt aus deutscher Fertigung.

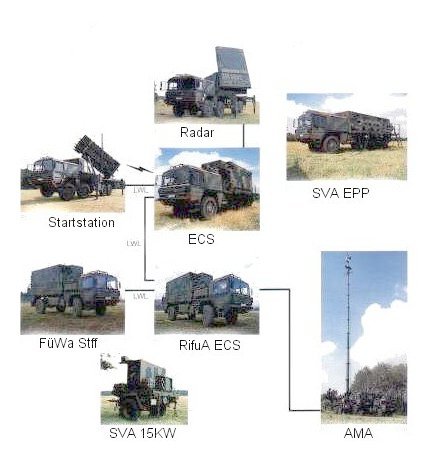

Zum FlaRak-System Patriot gehören neben den in der Abbildung aufgeführten Fahrzeugen noch:

• Munitions-, Betriebsstoff- und Transportfahrzeuge
  • Lenkflugkörper-Transportfahrzeuge (3x) auf MAN Lkw 15t mil gl A1 (8x8)
  • Tankanlage 4800 Liter auf MAN 5t tmil gl
  • Tankanlage 4800 Liter auf Mercedes 1017
• Berge- und Wartungsfahrzeuge
  • Berge- und Abschleppfahrzeug BKF 30.40 (8x8) auf dem MAN-Fahrgestell Typ 32.422 VFAEG
  • Lkw 5t Mercedes 1017 mit Lagerkabine und Anhänger (4 Rad) mit Lagerkabine
• Gefechtsstand-, Erkundungs- und Ausbildungsfahrzeuge
  • Lkw 0,5t
  • Lkw 2t

Eine Patriot-Batterie umfasst ca. 90 Soldaten und 21 Fahrzeuge.
