BODEN/LUFT-FLUGKÖRPER HAWK (Bw)

BODEN/LUFT-FLUGKÖRPER HAWK (Bw)
- Lenkflugkörper -

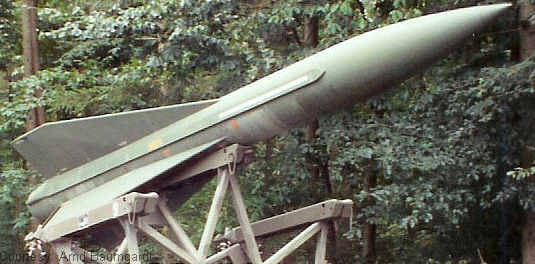

(schu) - Der Lenkflugkörper ist das Kernstück des HAWK-Systems. Er enthält ein Einkammer-, Zweistufen- Feststofftriebwerk. Nach dem Start steuert er aufgrund des halbaktiven Zielsuchverfahrens proportional zum jeweiligen Zielkurs den Treffpunkt an. Das Ziel wird in dieser Zeit vom HIPIR "beleuchtet". Die reflektierte Energie wird von der beweglichen Empfangsantenne des Flugkörpers aufgenommen und im Autopilot in Verbindung mit Antennenstellung und einem Referenzsignal vom HIPIR zur Steuerung auf den Treffpunkt genutzt. Die Zündung des Gefechtskopfs erfolgt entweder bei Zusammenbruch der Stromversorgung oder bei Empfang des reflektierten Radarsignals durch die seitlich im Flugkörper angebrachten Zündantennen.

Die Reichweite der Raketen liegt bei über 40 km. Die Maße des Flugkörpers sind: Länge 5,2 m; Durchmesser 36 cm; Gewicht 580 kg.

Transportiert werden die Flugkörper auf einem Palettenanhänger. Das Be- und Entladen sowie das Aufmunitionieren des Startgeräts erfolgt unter Einsatz des Ladefahrzeugs.
