MODELLBAU-WERKSTATT

Den Minenräumpflug für amerikanische M1-Kampfpanzer gibt es im Maßstab 1/87 als Zurüstsatz von MR-Modellbau. Der 15-teilige Weißmetallbausatz ist sauber verarbeitet und mit relativ geringem Aufbau am M1 von Roco montiert. Kopfzerbrechen bereitet dem detailverliebten Modellbauer jedoch unter Umständen der sog. "Hundeknochen" (s. roter Kreis im Bild unten) zwischen den Kufen.

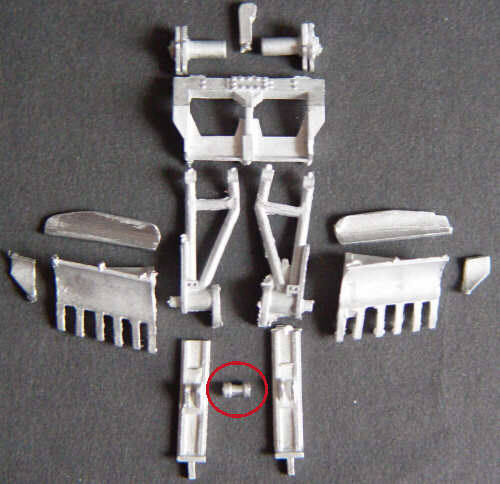

Die Weißmetall-Bauteile des Minenräumpflugs von MR
(Foto: Karl-Heinz Gernand)

Der "Hundeknochen", der der Räumung von Minen mit Magnetzünder dient, ist an einer Kette zwischen den Pflugscharen aufgehängt. Für eine möglichst vorbildgetreue Darstellung des "Hundeknochens" am Modell empfiehlt Karl-Heinz Gernand folgende Verfeinerung:

.

Bohrer-Klöbchen oder Aalhalter sind als Bohrwerkzeug hilfreich,
zu beziehen u.a. über www.fohrmann.com

Das Teil wird zunächst am Gießast belassen und mit dem "Gießzäpfchen" in einem Aalhalter/Bohrerhalter fixiert. Mit Hilfe eines zweiten Aalhalters/Bohrerhalters wird dann im Handbetrieb ein 0,3mm starkes Zentrierloch in den nur 2 mm Außendurchmesser dünnen "Hundeknochen" gebohrt. In  weiteren Bohrgängen mit einem 0,7 mm und einem 1 mm Bohrer wird die Bohrung aufgeweitet. Anschließend kann der Anguss abgepasst werden. Im letzten Arbeitsschritt werden die beiden Seiten dann mit einem 2mm Bohrer leicht entgratet und noch einmal alles mit 1,1 mm durchgebohrt.

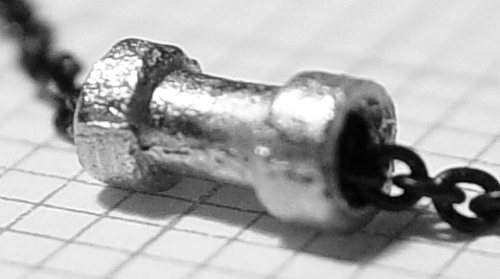

Durchbohrter "Hundeknochen" mit eingefädelter Kette
(Foto: Karl-Heinz Gernand)

Zur Vervollständigung wird eine Kette aus dem Sortiment von Weinert oder Roco durchgefädelt und der "Hundeknochen" frei schwingend zwischen den Pflugscharen aufgehängt.
