TZG 90 (Bw)

(schu) - Das tragbare Zielortungsgerät TZG 90 gehört zur Ausrüstung der Artilleriebeobachtungstrupp (ArtBeobTrp) und dient der Artillerie zur Feuerleitung. Es ist das derzeit modernste kompakte Zielaufklärungssystem für den vorgeschobenen Beobachter und wird zur schnellen und genauen Positionsbestimmung von Zielen sowie von Feuerstellungen eingesetzt. Es kann auf einem Fahrzeug (z.B. SPz Marder, BeobPz) montiert oder abgesessen zum Einsatz kommen.

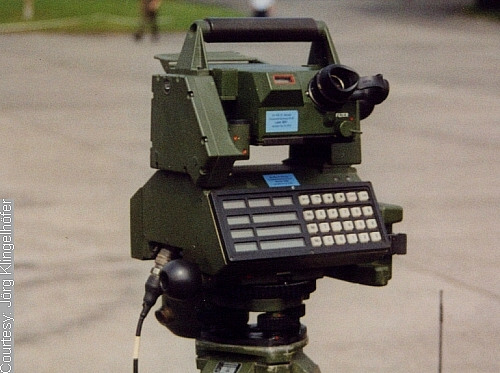

Das tragbare Zielortungsgerät 90
(Foto: Jörg Klingelhöfer)

Die Grundfunktionen des TZG90 sind:

  • Bestimmung der geographischen oder der UTM-Gitternordrichtung,
  • Entfernungsmessung;
  • Messung von Azimut- und Elevationswinkeln;
  • Datenübertragung an übergeordnetes Feuerleitsystem.

Eine der Hauptbaugruppen des TZG 90 ist das Laser-Entfernungsmessgerät CE 634/CE 663 von Zeiss Optronik mit einer Reichweite von fast 20 km und einer Genauigkeit in der Zielerfassung von 10 m. Neben dem nordsuchender Kreisel MK 11-2 und dem elektronischen Goniometer SG-10 gehört weiterhin ein militärischer Rechner, tragbar, (MRT) zur Gerätekonfiguration. Im abgesessenen Einsatz ist das 33 kg schwere Gerät auf einem Dreibein-Stativ montiert.

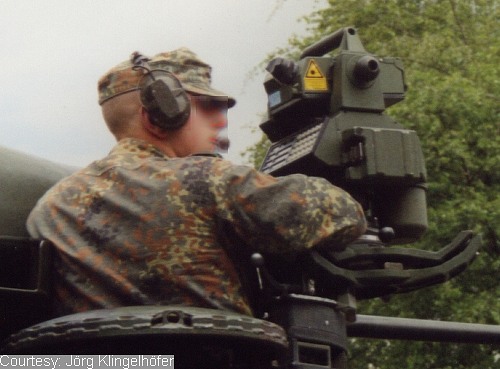

TZG 90 auf SPz Marder
(Foto: Jörg Klingelhöfer)

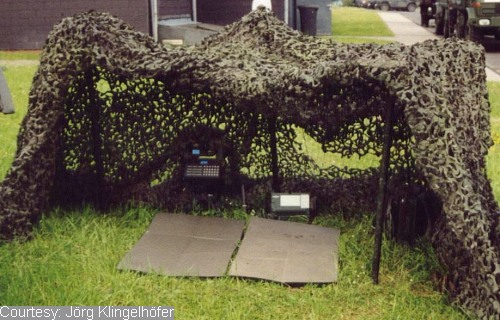

Abgesessener ArtBeobTrp mit TZG 90
(Foto: Jörg Klingelhöfer)

Zur Ausrüstung des ArtBeobTrp, der aus dem Beob-Offizier und dem Beob-Unteroffizier besteht, gehören ferner ein Funkgerät SEM 70 sowie Handfeuerwaffen.
